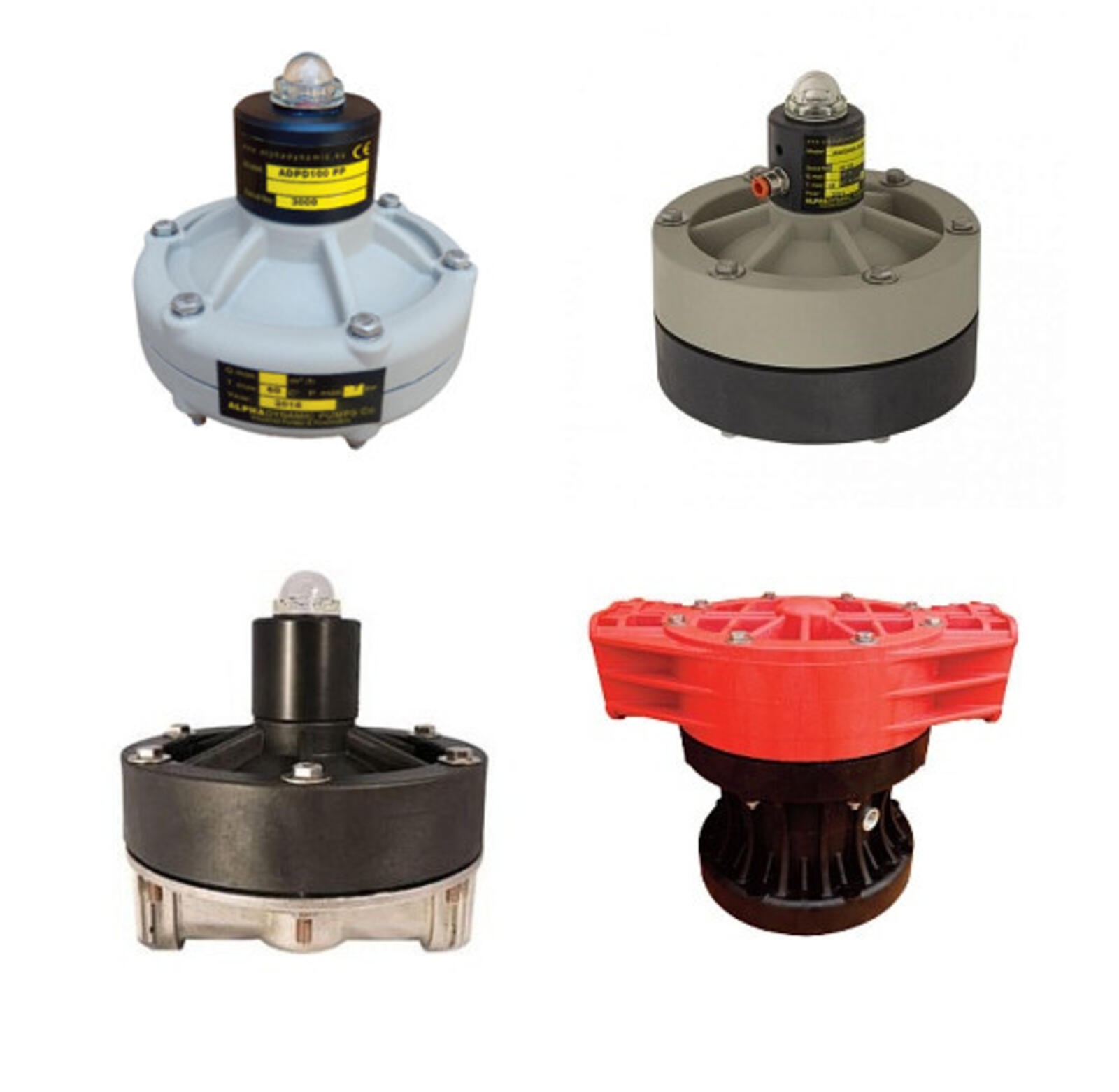

Гасители пульсаций (демферы): когда стабильность давления — вопрос технологической надёжности

В гидравлических системах, где задействованы поршневые, плунжерные или мембранные насосы, даже минимальные колебания давления способны спровоцировать серьёзные последствия: от преждевременного износа трубопроводов до сбоев в работе чувствительного оборудования. Именно здесь на первый план выходит функция демпфера пульсаций — устройства, которое не просто сглаживает гидравлические удары, а обеспечивает предсказуемость всего технологического цикла. В отличие от классических гидроаккумуляторов, предназначение которых — резервирование объёма или компенсация утечек, демпферы пульсаций для насоса нацелен исключительно на подавление высокочастотных колебаний, вызванных цикличностью нагнетания.

Механизм действия прост, но чрезвычайно эффективен: внутрь корпуса герметично вводится разделитель — чаще всего эластичная мембрана или подвижный поршень. Одна полость заполняется инертным газом (как правило, азотом) под давлением, близким к среднему рабочему давлению системы. Другая — соединяется с гидролинией. При резком повышении давления поток сжимает газовую камеру, аккумулируя избыточную энергию; при падении — газ расширяется, поддерживая минимальный уровень давления. Результат — снижение амплитуды пульсаций на 70–95%, в зависимости от конструкции и правильности подбора.

Типы демпферов: зачем разнообразие, если задача одна?

На практике универсального решения не существует. Выбор конструкции напрямую зависит от параметров перекачиваемой среды, рабочего давления, температурного диапазона и допустимого уровня остаточных колебаний. Типичная ошибка — установка гидроаккумуляторов вместо специализированных гасителей. Такой подход допустим лишь в низкочастотных, малонагруженных системах. В промышленных условиях это чревато нестабильной работой дозирующих клапанов, вибрацией измерительных приборов и ложными срабатываниями датчиков давления.

Вот как распределяются основные конструктивные исполнения по сферам применения:

Тип демпфера	Принцип разделения	Преимущества	Ограничения
Мембранный	Эластичная диафрагма (EPDM, NBR, Viton®)	Компактность, отсутствие трения, низкая инерция	Ограниченный ресурс при высоких циклах, температурах и агрессивных средах
Поршневой	Уплотнённый поршень с направляющими	Высокая долговечность, стабильность характеристик при 10⁷+ циклов	Большие габариты, необходимость смазки уплотнений, чувствительность к загрязнениям
Безбарьерный (газ/жидкость в контакте)	Прямой контакт азота с перекачиваемой средой	Простота, низкая стоимость, мгновенный отклик	Подходит только для инертных сред, риск насыщения газом перекачиваемой жидкости

Личный опыт подсказывает: на одном из предприятий по производству фармацевтических препаратов попытка сэкономить на демпфере привела к тому, что в системе дозирования активных компонентов амплитуда пульсаций превысила 12% от номинала. Это вызвало нестабильность в работе кориолисовых расходомеров и требовало ежедневной калибровки линии. После установки газонаполненного мембранного демпфера с витоновой мембраной уровень колебаний снизился до 2,3%, а необходимость корректировки измерений исчезла в течение трёх месяцев¹.

Стандарты и допуски: что регламентирует качество

В России действует ГОСТ Р 55291–2012 «Насосы объёмные. Требования к гидравлической стабильности и методы испытаний», где в п. 5.4 прямо указывается: «Допустимая амплитуда пульсаций давления на выходе насоса не должна превышать 10% от среднего рабочего давления при отсутствии специальных требований в техническом задании». При этом в приложении Б уточняется, что для дозирующих систем этот порог снижается до 5%, а для лабораторных линий — до 2%.

Международные стандарты более детализированы: API 675 (для дозирующих насосов) требует обязательного расчёта частоты пульсаций и рекомендует установку гасителей при коэффициенте пульсации выше 3%. ASME B73.3 допускает применение только демпферов с сертификатами на соответствие материалам PED 2014/68/EU и испытаниям на циклическую прочность не менее 200 000 циклов без потери герметичности.

Следует помнить: соответствие ГОСТ не означает автоматическую пригодность для конкретной задачи. Например, демпфер, прошедший испытания по ГОСТ при 100 бар и 40 °C, может оказаться неработоспособным при 250 бар и 120 °C — параметры уплотнений и модуля упругости мембраны меняются нелинейно.

Критерии подбора: не только объём и давление

При выборе гасителя пульсаций для насосного агрегата важно учитывать комплекс факторов. Ниже — основные параметры, влияющие на эффективность:

Частота пульсаций — определяется числом ходов насоса в минуту и количеством нагнетающих камер (например, у трёхплунжерного насоса частота в 3 раза выше, чем у одноцилиндрового при одинаковой частоте вращения);
Требуемая степень подавления — задаётся технологическим регламентом (часто — 5%, 3% или 1,5%);
Химическая совместимость материалов — особенно критична для мембранных исполнений: например, NBR не выдерживает контакта с кетонами, а EPDM — с минеральными маслами;
Температурный диапазон эксплуатации — влияет как на выбор уплотнений, так и на давление предварительной зарядки газа (с поправкой на закон Гей-Люссака);
Габаритные ограничения — в модульных блоках часто приходится выбирать между поршневым и мембранным типом из-за монтажного пространства.

Интересный нюанс: многие инженеры недооценивают влияние длины подводящего патрубка. Даже правильно подобранный демпфер теряет до 30% эффективности, если установлен дальше чем на 1,5 диаметра трубопровода от нагнетательного патрубка насоса. На одном из нефтеперерабатывающих предприятий после переноса устройства ближе к насосу уровень вибрации на ближайшем фланцевом соединении снизился с 7,2 мм/с до 2,1 мм/с — по ISO 10816 это переход из зоны «требуется вмешательство» в зону «нормальная эксплуатация»².

Сравнение эффективности: цифры вместо обещаний

Параметр системы	Без демпфера	С мембранным демпфером	С поршневым демпфером
Амплитуда пульсаций (ΔP), % от P_ср	18–22%	3–6%	1,5–3,5%
Срок службы уплотнений насоса	Базовый	+25–35%	+40–60%
Уровень вибрации на линии (мм/с)	8,5	3,2	1,8
Частота калибровки расходомеров	1 раз в 7–10 дней	1 раз в 30–45 дней	1 раз в 90+ дней

Как видно, поршневые конструкции обеспечивают более глубокое подавление, но требуют строгого соблюдения условий эксплуатации. Мембранные — оптимальны для большинства промышленных задач, где баланс цены, компактности и надёжности важнее предельной точности.

Экспертное мнение: зачем нужен расчёт, а не подбор «по аналогии»

Типичная ситуация: клиент присылает параметры насоса, просит «подобрать демпфер, как на предыдущем объекте». Но даже при идентичных насосах разница в длине трубопровода, наличии обратных клапанов или расположении датчиков может изменить резонансную частоту системы на 15–20 Гц. Это делает стандартное решение неэффективным — в лучшем случае снижается ресурс демпфера, в худшем — возникает резонанс, усугубляющий пульсации.

Корректный подбор требует:

Построения спектра пульсаций (часто — через осциллограмму давления с частотой дискретизации ≥1 кГц);
Моделирования акустической импедансной характеристики линии;
Расчёта оптимального объёма демпфера по формуле: V_d = k · Q / (f · ΔP_доп · P_ср), где k — коэффициент, зависящий от типа насоса (1,5–4,2), Q — подача, f — частота пульсаций, ΔP_доп — допустимая амплитуда.

Да, это требует времени. Но экономия на расчёте часто оборачивается простоем линии на сутки — а это в десятки раз дороже стоимости инженерной оценки.

Гасители пульсаций купить: индивидуальный подбор и оперативная поставка для промышленных предприятий

Мы поставляем демпферы пульсаций для насосов в полном соответствии с требованиями ГОСТ Р 55291–2012, а также международных стандартов, включая PED, API и ASME. Каждое устройство проходит тестирование на циклическую стойкость и герметичность. Для постоянных клиентов возможна отсрочка платежа до 60 дней. В стоимость входит не только доставка до склада покупателя, но и профессиональная упаковка — влагозащитная плёнка, деревянная обрешётка, маркировка по ГОСТ 14192-96. Хранение на нашем складе — бесплатно до 90 суток, что особенно востребовано при поэтапной реализации проектов. Обращайтесь: мы подберём решение, исходя из реальных параметров вашей гидросистемы, а не по усреднённым каталогам.

¹ — Наблюдение заработало в 2022 г. на линии дозирования субстанций класса GMP Grade A. ² — Замеры выполнены в 2023 г. по методике ISO 10816-3 на участке перекачки стабилизированного конденсата.
