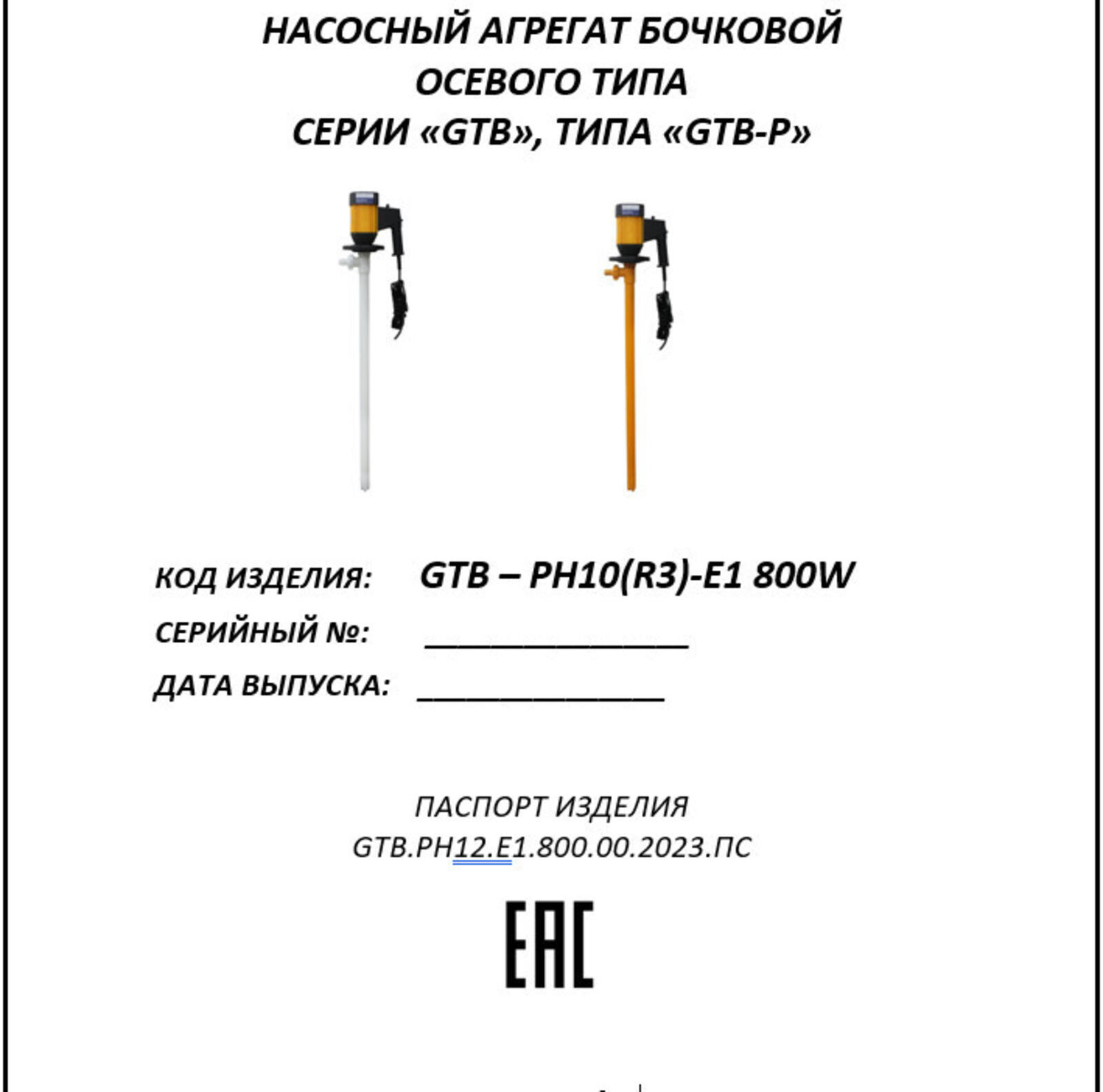

Паспорт (инструкция по эксплуатации) бочкового насоса GEMATEC серии «GTB-P»

Паспорт изделия: Насосный агрегат бочковой осевого типа серии «GTB», типа «GTB-P»

Код ОКПД2: 28.13.14.110
Код изделия: GTB -- PH10(R3)-E1 800W
Серийный №: ______________________
Дата выпуска: ______________________

Паспорт изделия: GTB.PH12.E1.800.00.2023.ПС

1. ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Назначение и область применения

Бочковые насосы «GemaTech®» серии GTB осевого (центробежного) типа - это комплектная серия насосов для перекачивания жидкостей вязкостью до 1200 сПз из стандартизированных тарных емкостей (бочки, баки, кубы и т.п.). Насос сконструирован так, чтобы быть надежным и простым в эксплуатации и ремонте. Эти насосы подходят для перекачивания химических реагентов, растворителей, кислот, щелочей, моющих веществ, химически агрессивных жидкостей, легких нефтепродуктов и т.п. Химическая, нефтехимическая промышленность, обрабатывающая промышленность - вот ряд примеров использования данных насосов.

Чтобы достичь оптимальной продолжительности периода эксплуатации насоса, мы просим Вас неукоснительно следовать руководству по эксплуатации! Из него Вы получите детальную информацию об установке, эксплуатации и обслуживании насоса.

Производитель насосов «GemaTech®» серии GTB:

«SHANGHAI GEMATECH PUMP AND VALVE MANUFACTURING CO., LTD.»

No. 1412 Jinshao Road, Baoshan district, Shanghai, Китай.

2. КОДИРОВКА ИЗДЕЛИЯ

*Примечание: Стандартные материалы могут не указываться в кодировке изделия на заводской табличке.
Детали и подробности кодировки насосов «GemaTech®» смотрите в руководстве по эксплуатации или запрашивайте у специалистов ООО «ГЕМАТЭК».

3. РАБОЧИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Таблица 1. Основные параметры и характеристики изделия

Таблица 2. Материалы основных деталей насоса

Принцип действия насоса, схема подключения к системе и иные требования по установке приведены в Руководстве по монтажу и эксплуатации.

4. ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА

Все размеры указаны в мм, если не обозначено иное.
Внешний вид изделия может отличаться от представленного на чертеже.

5. КОМПЛЕКТНОСТЬ ПОСТАВКИ

1. Насосный агрегат GTB -- PH10(R3)-E1 800W
2. Упаковка (картонная коробка)
3. Паспорт изделия GTB.PH10.E1.800.00.2023.ПС
4. Руководство по монтажу, эксплуатации и обслуживанию GTSP.GTB.00.2022.РЭ.

6. СВЕДЕНИЯ О СЕРТИФИКАТАХ И ТЕСТАХ

Поставщик, ООО «ГЕМАТЭК» имеет на поставляемое изделие следующие документы, подтверждающие соответствие обязательным требованиям нормативов России и ЕАЭС:
* декларация соответствия требованиям технического регламента ТРТС010/2011, ТРТС020/2011, регистрационный ЕАЭС N RU Д-CN.РА02.В.19015/23 (действующая до 02.03.2028).

7. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ

Внимание!
Есть риск отравления и загрязнения окружающей среды перекачиваемой жидкостью!

• При выполнении любых работ с насосом используйте средства индивидуальной защиты.
• Перед утилизацией насоса:
  • Соберите и утилизируйте все протечки перекачиваемой жидкости в соответствии с национальными правилами/законами по утилизации таких веществ;
  • Нейтрализуйте в насосе остатки перекачиваемой жидкости.

Требования безопасности при утилизации:

• Лица, ответственные за утилизацию, должны обеспечить соответствие процесса утилизации промышленного оборудования, трубопроводной арматуры и других составных частей требованиям применимых нормативных правовых документов.
• При утилизации составные части должны быть сгруппированы по видам материалов (черные металлы, цветные металлы, ртутные лампы и т.д.) в зависимости от действующих для них правил утилизации.
• Персонал, проводящий все этапы утилизации промышленного оборудования, трубопроводной арматуры и других составных частей, должен иметь необходимую квалификацию, пройти соответствующее обучение и соблюдать все требования безопасности труда.

8. РЕСУРСЫ, СРОКИ ХРАНЕНИЯ И ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Средний расчетный срок службы: 10 лет
Срок хранения: не более 2 лет (24 месяца)

Завод-изготовитель (поставщик) гарантирует надежную работу оборудования в течение 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты поставки при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации.

Гарантии завода-изготовителя сохраняются только при соблюдении следующих условий:

• в период доставки к месту монтажа -- при соблюдении правил транспортировки;
• в случае монтажа, пуско-наладки и эксплуатации насоса только лицами, прошедшими необходимое обучение, и имеющими соответствующую квалификацию для выполнения указанных работ;
• в течение гарантийного срока эксплуатации -- при соблюдении правил технического обслуживания, указанных в руководстве по монтажу, эксплуатации и обслуживанию завода-изготовителя или, при отсутствии документации завода, требований применимых национальных нормативных документов;
• рекламации в период гарантийного срока принимаются по адресу сервисного центра поставщика:

ООО "ГЕМАТЭК"
194295, Город Санкт-Петербург, вн.тер.г. муниципальный округ Сергиевское, б-р Поэтический, д. 4, литера А, офис 427
Деловой Центр «Легион», 8 (812) 389-35-22,

9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Насосный агрегат бочковой марки «GemaTech®», серии GTB,
код изделия: GTB -- PH12(R3)-E1 800W
Серийный №: ______________________________

изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией изготовителя и признан годным к эксплуатации.

______________________ ______________________ ______________________
должность Ф.И.О. подпись

М.П. «________» ____________________ 20____г.

10. Упаковочный лист

Насосный агрегат бочковой марки «GemaTech®», серии GTB,
код изделия: GTB -- PH12(R3)-E1 800W
Серийный №: ______________________________

упакован ________________________________________________________
(наименование или код изготовителя/поставщика)
согласно требованиям, предусмотренным в действующей технической документации изготовителя.

______________________ ______________________ ______________________
должность Ф.И.О. подпись

М.П. «________» ____________________ 20____г.

Настоящий паспорт составлен согласно требований/положений:

1. ГОСТ 2.601-2019 ЕСКД. Эксплуатационные документы.
2. ГОСТ 2.610-2019 ЕСКД. Правила выполнения эксплуатационных документов.
